Каркасы из МК (металлоконструкций)
Каркасы из ЛМК (легкие металлические конструкции)
Каркасы из ЛСТК (легкие стальные тонкостенные конструкции)

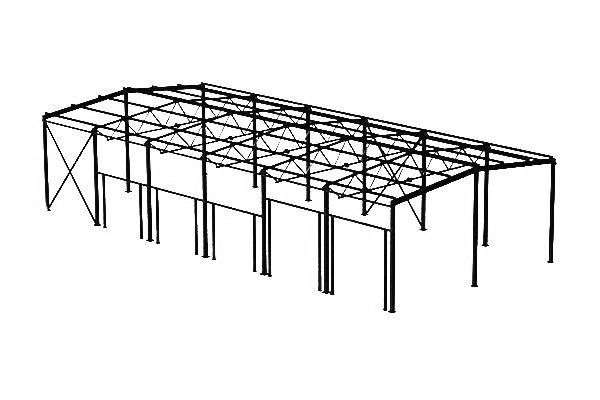

Каркасы из МК (металлоконструкций) — это несущие конструкции зданий и сооружений, выполненные из стальных элементов заводского изготовления: колонн, балок, ферм, связей и других деталей. Такой каркас принимает основные нагрузки от кровли, стен, оборудования и других элементов здания, обеспечивая прочность и устойчивость объекта. Металлоконструкции производятся по проектной документации с учетом назначения здания, размеров, условий эксплуатации и требований к нагрузкам.
Основная особенность таких каркасов — высокая прочность при относительно небольшой массе и возможность создания зданий различной площади и конфигурации. Стальные элементы изготавливаются с высокой точностью, что позволяет выполнять монтаж в короткие сроки. При необходимости конструкция может быть адаптирована под дополнительные нагрузки, например установку оборудования, крановых систем или расширение здания. Каркасы из металлоконструкций применяются при возведении производственных корпусов, складов, ангаров, торговых и коммерческих объектов. Заводское изготовление элементов обеспечивает стабильное качество и позволяет сократить сроки строительства непосредственно на площадке.
Почему быстровозводимые авиационные ангары от «СтальПрофильГрупп» — лучшее решение?
Металлические каркасы авиационных ангаров от «СтальПрофильГрупп» изготавливаются полностью в заводских условиях. Все элементы проходят точную обработку: резку, сверление, вырезы и маркировку на современном оборудовании с минимальными допусками. Сварные узлы выполняются сертифицированными специалистами и проходят многоступенчатый контроль качества — от визуально-измерительной проверки до ультразвукового контроля. Такой подход гарантирует высокую точность сборки, прочность и долговечность конструкции.
Монтаж авиационного ангара осуществляется из заранее подготовленных элементов с болтовыми соединениями стандартной прочности. В большинстве случаев не требуется применение монтажной сварки или высокопрочных болтов. Это значительно сокращает сроки установки, снижает трудозатраты и минимизирует вероятность ошибок при сборке. В результате затраты на монтаж уменьшаются на 15–30%, а сам процесс становится максимально чистым и безопасным.
Все элементы конструкции поставляются полностью готовыми к монтажу и не требуют дополнительной обработки на площадке. Такой формат строительства обеспечивает высокое качество, предсказуемые сроки и стабильный результат при возведении авиационных ангаров любого типа и назначения.
1
Ригели и балки
Ригели и балки являются горизонтальными несущими элементами, объединяющими колонны в единую систему и воспринимающими нагрузки от перекрытий, покрытия и других частей здания. Они участвуют в формировании рам каркаса и распределяют усилия между опорами.
Элементы могут изготавливаться из прокатных двутавров, швеллеров или сварных профилей переменного и постоянного сечения. Выбор конструкции зависит от длины пролёта, характера нагрузок и принятой расчётной схемы.
Применение стальных ригелей и балок позволяет создавать жёсткие пространственные системы, рассчитанные на эксплуатацию при значительных постоянных и временных нагрузках.
2
Стропильные фермы
Стропильные фермы представляют собой решётчатые несущие конструкции, перекрывающие пространство между колоннами и воспринимающие нагрузки от кровельной системы. Их применение позволяет создавать большие пролёты без установки дополнительных промежуточных опор.
Конструкция состоит из верхнего и нижнего поясов, стоек, раскосов и соединительных узлов. Геометрия и сечения элементов рассчитываются с учётом пролёта, снеговых и ветровых воздействий, массы кровли, инженерного оборудования и других эксплуатационных нагрузок.
Применение ферм позволяет создавать лёгкие, но надёжные покрытия, сокращать металлоёмкость и упрощать монтаж. Они обеспечивают равномерное распределение нагрузок и служат основой для крепления кровельных и инженерных элементов.
Фермы обеспечивают необходимую несущую способность покрытия и позволяют рационально использовать внутреннее пространство производственных корпусов, ангаров и складских зданий.
3
Колонны
Колонны являются основными вертикальными несущими элементами каркаса из металлоконструкций. Они воспринимают нагрузки от балок, ферм, кровли, стенового ограждения и установленного оборудования, после чего передают усилия на фундамент здания.
Для изготовления колонн применяются сварные и прокатные стальные профили, сечение которых определяется расчётными нагрузками, высотой сооружения и величиной пролётов. В конструкцию могут входить опорные плиты, ребра жёсткости, монтажные элементы и узлы для соединения с ригелями, связями и подкрановыми конструкциями.
Колонны формируют несущую основу здания и позволяют проектировать производственные, складские и другие объекты со значительными нагрузками и большими свободными пролётами.
4
Подкрановые балки
Подкрановые балки предназначены для установки путей мостовых и опорных кранов в промышленных зданиях. Они воспринимают вертикальные и горизонтальные воздействия, возникающие при перемещении крана и транспортируемых грузов.
Балки устанавливаются на колонны каркаса и оснащаются узлами крепления крановых рельсов, ребрами жёсткости и опорными элементами. Сечение подбирается с учётом грузоподъёмности оборудования, пролёта, режима его работы и динамических воздействий.
Наличие подкрановых конструкций позволяет интегрировать грузоподъёмное оборудование непосредственно в несущую систему производственного здания.
5
Вертикальные и горизонтальные связи
Вертикальные и горизонтальные связи объединяют отдельные элементы каркаса из металлоконструкций в единую пространственную систему. Они воспринимают горизонтальные нагрузки, возникающие от ветровых воздействий, работы кранового оборудования и других эксплуатационных факторов, и передают усилия между рамами и опорами здания.
Вертикальные связи располагаются преимущественно между колоннами, а горизонтальные — в плоскости покрытия. Для их изготовления применяются уголки, трубы, стальные тяги и другие виды проката. Схема размещения и сечения элементов определяются расчётом с учётом размеров сооружения, шага рам и действующих нагрузок.
Совместная работа вертикальных и горизонтальных связей обеспечивает пространственную жёсткость каркаса, устойчивость колонн и ферм, а также сохранение проектной геометрии здания в процессе монтажа и эксплуатации.
6
Базы колонн
Базы колонн являются опорными узлами, через которые усилия от металлического каркаса передаются на фундамент. Они обеспечивают устойчивое положение колонн и их надёжное закрепление на железобетонном основании.
В состав базы могут входить опорная плита, ребра жёсткости, траверсы, анкерные болты и дополнительные усиливающие элементы. Размеры и конструкция узла определяются величиной вертикальных и горизонтальных нагрузок.
Правильно спроектированная база обеспечивает равномерную передачу усилий на фундамент и формирует надёжное сопряжение металлических конструкций с основанием здания.
7
Цветовая палитра RAL для сэндвич-панелей
При выборе цвета сэндвич-панелей Вы можете ориентироваться на палитру RAL, представленную в таблице. Реальные образцы с полимерным покрытием доступны для ознакомления в офисе нашей компании.
Обратите внимание: оттенки на экране могут незначительно отличаться от фактических из-за
особенностей цветопередачи монитора.
8
Фахверковые стойки
Фахверковые стойки образуют вспомогательную систему для крепления стенового ограждения и передачи ветровых воздействий на основные конструкции здания. Они устанавливаются между несущими рамами или в торцевых частях сооружения.
Стойки выполняются из прокатных либо сварных профилей и соединяются с фундаментом, ригелями или другими элементами каркаса. Шаг и сечение определяются размерами стеновых панелей и расчётными нагрузками.
Фахверк позволяет сформировать устойчивую плоскость наружных стен, разместить оконные и дверные проёмы и обеспечить надёжное крепление ограждающих конструкций.
Каркасы из ЛМК (легких металлических конструкций) — это несущие системы из стальных элементов облегченного типа, предназначенные для строительства быстровозводимых зданий различного назначения. В их состав входят колонны, балки, фермы и другие элементы, изготовленные с учетом расчетных нагрузок и особенностей конкретного объекта. ЛМК позволяют создавать надежные каркасы при снижении металлоемкости по сравнению с традиционными стальными решениями.
Основная особенность каркасов из ЛМК — оптимизированный расход металла при сохранении необходимых прочностных характеристик. Элементы изготавливаются на производстве с высокой точностью, что обеспечивает удобство транспортировки и ускоряет монтаж на строительной площадке. Такие конструкции применяются при строительстве складов, ангаров, производственных, сельскохозяйственных и коммерческих зданий. К их преимуществам относятся сокращение сроков возведения, снижение нагрузки на фундамент, возможность адаптации под разные условия эксплуатации и эффективное использование материалов.
Почему быстровозводимые стадионы от «СтальПрофильГрупп» — лучшее решение?
Металлические каркасы быстровозводимых стадионов от «СтальПрофильГрупп» производятся полностью в заводских условиях. Все элементы проходят высокоточную обработку: резку, сверление, вырезы и маркировку на современном оборудовании с минимальными допусками. Сварные узлы изготавливаются сертифицированными специалистами и проходят многоступенчатый контроль качества — от визуально-измерительной проверки до ультразвукового контроля. Такой подход обеспечивает точную геометрию, высокую прочность и долговечность всего спортивного сооружения.
Монтаж быстровозводимого стадиона выполняется из заранее подготовленных элементов с болтовыми соединениями стандартной прочности. В большинстве случаев отсутствует необходимость в монтажной сварке или применении высокопрочных болтов. Это значительно сокращает сроки установки, уменьшает трудозатраты и снижает риск ошибок при сборке. В итоге затраты на монтаж уменьшаются на 15–30%, а процесс строительства становится максимально быстрым, безопасным и чистым.
Все элементы конструкции поставляются полностью готовыми к монтажу и не требуют дополнительной обработки на площадке. Такой формат строительства обеспечивает высокое качество, предсказуемые сроки и стабильный результат при возведении авиационных ангаров любого типа и назначения.
1
Стропильные ригели
Стропильные ригели ЛМК образуют несущие элементы покрытия и совместно с колоннами формируют поперечные рамы здания. Они воспринимают нагрузки от кровли и передают их на вертикальные опоры.
Для снижения массы применяются профили с рационально подобранным сечением, в том числе сварные балки переменной высоты. Такая конструкция позволяет распределять металл в соответствии с величиной усилий на разных участках ригеля.
Стропильные ригели подходят для формирования широких свободных пролётов и позволяют уменьшить металлоёмкость здания по сравнению с более массивными традиционными решениями.
2
Стропильные фермы
Стропильные фермы в составе ЛМК применяются для перекрытия пролётов при сравнительно небольшой собственной массе несущей системы. Решётчатая конструкция эффективно распределяет усилия между отдельными элементами.
Фермы состоят из поясов, раскосов и стоек, сечения которых подбираются по результатам расчёта. Благодаря заводскому изготовлению элементы имеют точную геометрию и соединяются на строительной площадке подготовленными монтажными узлами.
Применение облегчённых ферм позволяет создавать просторные складские, производственные и коммерческие здания без большого количества внутренних опор.
3
Колонны
Колонны ЛМК формируют вертикальную несущую часть облегчённого металлического каркаса и передают нагрузки от покрытия и стеновой системы на фундамент. Их конструкция оптимизируется таким образом, чтобы обеспечить требуемую прочность при сниженной металлоёмкости здания.
В зависимости от расчётной схемы применяются прокатные или сварные профили рационального сечения. Колонны соединяются со стропильными ригелями, связями, фахверком и другими элементами посредством заводских монтажных узлов.
Использование облегчённых колонн позволяет уменьшить собственную массу сооружения и нагрузку на фундамент, сохраняя необходимую устойчивость и несущую способность каркаса.
4
Кровельные прогоны
Кровельные прогоны являются второстепенными несущими элементами покрытия, расположенными между основными рамами или фермами. На них крепятся кровельные панели, профилированный лист и другие элементы ограждающей системы.
В ЛМК для прогонов часто применяются облегчённые холодногнутые профили, позволяющие снизить общий расход металла. Шаг элементов определяется типом покрытия, величиной снеговой нагрузки и расстоянием между основными несущими конструкциями.
Прогоны передают нагрузки от кровли на ригели или фермы и одновременно обеспечивают устойчивость элементов покрытия из плоскости.
5
Связи
Вертикальные и горизонтальные связи ЛМК объединяют отдельные элементы облегчённого каркаса в единую пространственную систему и обеспечивают его устойчивость под действием ветровых, монтажных и других горизонтальных нагрузок. Они участвуют в распределении усилий между рамами, колоннами и стропильными конструкциями.
Вертикальные связи располагаются преимущественно между колоннами, а горизонтальные — в плоскости покрытия. Для их устройства применяются лёгкие стальные профили, трубы, тяги и раскосные элементы, которые соединяются с ригелями, фермами и другими частями каркаса. Схема размещения определяется расчётом здания.
Совместная работа связей позволяет сохранять проектную геометрию ЛМК, повышает пространственную жёсткость конструкции и помогает рационально распределять нагрузки между основными несущими элементами.
6
Фахверк
Фахверк ЛМК представляет собой систему дополнительных стоек и ригелей, предназначенных для установки стенового ограждения и формирования торцевых частей здания. Он не заменяет основные рамы, а дополняет их в местах, где требуется опора для фасадных конструкций.
Для фахверка применяются облегчённые профили, размеры которых рассчитываются с учётом ветровых нагрузок, высоты фасада и расположения проёмов. Конструкция может включать стойки, ригели и дополнительные элементы усиления.
Фахверк позволяет рационально организовать крепление сэндвич-панелей или профилированного листа и создавать необходимые дверные, воротные и оконные проёмы.
7
Цветовая палитра RAL для сэндвич-панелей
При выборе цвета сэндвич-панелей Вы можете ориентироваться на палитру RAL, представленную в таблице. Реальные образцы с полимерным покрытием доступны для ознакомления в офисе нашей компании.
Обратите внимание: оттенки на экране могут незначительно отличаться от фактических из-за
особенностей цветопередачи монитора.
8
Стеновые прогоны
Стеновые прогоны служат горизонтальным основанием для крепления наружного ограждения здания. Они располагаются между основными колоннами и передают ветровые нагрузки от стеновых панелей на несущие рамы.
Для изготовления применяются лёгкие гнутые профили, сечение и шаг которых выбираются в зависимости от высоты стен, типа облицовки и расчётных воздействий. В местах проёмов система дополняется усиливающими элементами.
Использование стеновых прогонов позволяет сформировать лёгкую и технологичную подсистему для монтажа сэндвич-панелей, профлиста и других видов ограждений.
Каркасы из ЛСТК (легких стальных тонкостенных конструкций) — это несущие системы, выполненные из оцинкованных стальных профилей небольшой толщины, изготовленных методом холодного профилирования. В состав каркаса входят стойки, балки, прогоны и другие элементы, которые соединяются в единую прочную систему с учетом расчетных нагрузок.
Основная особенность ЛСТК — небольшая масса элементов при достаточной прочности и высокой точности изготовления. Благодаря малому весу конструкции удобны в транспортировке и монтаже, а их установка не требует применения тяжелой строительной техники. Технология позволяет создавать здания с различными планировочными решениями и эффективно использовать материалы за счет оптимизированного расхода стали. Каркасы из ЛСТК применяются при строительстве небольших производственных объектов, складов, торговых павильонов, офисных, бытовых и других быстровозводимых зданий.
Почему быстровозводимые СТО из металлоконструкций от «СтальПрофильГрупп» — лучшее решение?
Быстровозводимые автосервисы из металлоконструкций от «СтальПрофильГрупп» производятся полностью в заводских условиях. Все элементы проходят высокоточное изготовление — резку, сверление, вырезы и маркировку на современном оборудовании с минимальными допусками. Сварные узлы выполняются сертифицированными специалистами и проходят многоступенчатый контроль качества: от визуально-измерительной проверки до ультразвукового контроля. Такой подход обеспечивает точность сборки, прочность и долговечность будущего автосервиса.
Монтаж автосервиса выполняется из заранее подготовленных элементов с болтовыми соединениями стандартной прочности. В большинстве случаев отсутствует необходимость в монтажной сварке и применении высокопрочных болтов. Это значительно сокращает сроки строительства, уменьшает трудозатраты и снижает вероятность ошибок при сборке. В результате затраты на монтаж уменьшаются на 15–30%, а процесс установки становится максимально чистым, быстрым и безопасным.
Все конструктивные элементы поставляются полностью готовыми к монтажу и не требуют дополнительной обработки на строительной площадке. Такой формат строительства обеспечивает предсказуемые сроки, высокое качество и стабильный результат при возведении автосервисов из металлоконструкций любого типа и функционального назначения.
1
Комбинированный каркас
Комбинированный металлический каркас является основой несущей системы быстровозводимого автосервиса. Он сочетает в себе конструктивные решения, обеспечивающие прочность, устойчивость и лёгкость сооружения.
В состав каркаса входят основные рамы, вертикальные и горизонтальные связи, а также элементы жёсткости, объединённые в единую пространственную систему. Такое конструктивное решение гарантирует устойчивость здания при эксплуатационных, вибрационных и климатических нагрузках, характерных для работы автосервисов.
Благодаря продуманной структурной схеме нагрузки распределяются равномерно по всем элементам, что повышает надёжность, долговечность и стабильность конструкции. Каркас удобен в монтаже и легко адаптируется под различные размеры, планировочные решения и функциональные требования будущего автосервиса.
2
Фермы
Фермы покрытия формируют основную несущую систему кровли быстровозводимого автосервиса. Они воспринимают нагрузки от кровельного материала, ветровых и снеговых воздействий, передавая их на колонны и другие опорные элементы здания.
В состав фермы входят верхний и нижний пояса, раскосы и стойки, объединённые в жёсткую пространственную конструкцию. Такая система обеспечивает необходимую прочность, устойчивость и минимальный прогиб, что особенно важно при широких пролётах, используемых в автосервисах для организации свободного внутреннего пространства.
Применение ферм позволяет создавать лёгкие, но надёжные кровельные конструкции, снижать металлоёмкость и упрощать процесс монтажа. Фермы обеспечивают равномерное распределение нагрузок и служат основой для крепления кровельных и инженерных систем автосервиса.
3
Колонны
Колонны являются основными вертикальными несущими элементами быстровозводимого автосервиса. Они воспринимают нагрузки от кровельных и стеновых конструкций, передают их на фундамент и обеспечивают общую устойчивость здания.
В состав колонн могут входить опорные базы, соединительные узлы и закладные элементы, которые гарантируют надёжное крепление к фундаменту и корректное сопряжение с другими компонентами каркаса. Конструктивное исполнение колонн подбирается с учётом ширины пролётов, высоты здания и эксплуатационных условий автосервиса.
Колонны формируют пространственную жёсткость сооружения, участвуют в распределении нагрузок и служат основой для монтажа ограждающих конструкций, инженерных систем и оборудования сервисной зоны.
4
Прогоны
Прогоны являются важными элементами несущей системы кровли быстровозводимого автосервиса и служат опорой для кровельных и стеновых панелей. Они воспринимают нагрузки от ограждающих конструкций и передают их на фермы или рамы каркаса.
В состав прогонов входят продольные балки, размещённые по верхним поясам ферм или рам, а также узлы крепления, обеспечивающие их надёжное соединение с основными несущими элементами. Расстояние между прогонами и их тип подбираются в зависимости от выбранного кровельного материала и расчётных нагрузок.
Прогоны способствуют равномерному распределению усилий по кровельной конструкции, повышают общую жёсткость и устойчивость здания, а также помогают сохранять геометрию покрытия в процессе эксплуатации.
5
Связи
Связи являются важными элементами несущего каркаса быстровозводимого автосервиса. Они обеспечивают устойчивость здания, предотвращая деформации и смещения конструкций под воздействием эксплуатационных, ветровых и вибрационных нагрузок.
В систему связей входят вертикальные и горизонтальные элементы, которые объединяют между собой колонны, рамы и фермы покрытия. Эти элементы формируют пространственную жёсткость каркаса и обеспечивают согласованную работу всех его частей.
Применение связей повышает надёжность и долговечность конструкции, стабилизирует каркас во время монтажа и эксплуатации, а также способствует равномерному распределению усилий между основными несущими элементами автосервиса.
6
Каркасы проемов
Каркасы проёмов формируют жёсткое и надёжное обрамление ворот, дверей и окон в быстровозводимых автосервисах. Они воспринимают нагрузки от ограждающих конструкций и обеспечивают устойчивость стеновых панелей в местах, где каркас ослабляется из-за наличия проёмов.
В состав каркасов проёмов входят вертикальные стойки, верхние и нижние перемычки, а также соединительные элементы, которые обеспечивают их прочное сопряжение с основной несущей системой здания. Конструкция подбирается с учётом размеров проёмов, типа устанавливаемых ворот или дверей, а также эксплуатационных условий автосервиса.
Применение каркасов проёмов повышает прочность и долговечность сооружения, обеспечивает надёжное крепление ворот и дверей, а также сохраняет геометрию и жёсткость стеновых участков при эксплуатационных нагрузках и вибрациях оборудования.
7
Ограждающие конструкции кровли
Ограждающие конструкции кровли защищают внутренние помещения быстровозводимого автосервиса от внешних воздействий и формируют необходимый температурно-влажностный режим. Наиболее распространённым решением для таких зданий являются кровельные сэндвич-панели, сочетающие прочность, теплоизоляцию и высокую герметичность.
Сэндвич-панели состоят из двух стальных облицовочных листов и утеплителя между ними. Такая конструкция обеспечивает низкую теплопроводность, устойчивость к коррозии и стабильность геометрии при перепадах температуры. Панели крепятся к прогонам при помощи специализированных крепёжных элементов, которые гарантируют надёжное соединение и герметизацию стыков.
Использование кровельных сэндвич-панелей снижает нагрузку на несущие конструкции, ускоряет монтаж автосервиса и увеличивает его энергоэффективность. Такие панели обеспечивают долговечное и прочное покрытие, устойчивое к ветровым, снеговым и эксплуатационным нагрузкам.
8
Ограждающие конструкции стен
Ограждающие конструкции стен формируют внешний контур быстровозводимого автосервиса и защищают его внутреннее пространство от воздействия внешней среды. Наиболее распространённым решением являются стеновые сэндвич-панели, которые совмещают несущие и теплоизоляционные функции.
Стеновые панели представляют собой многослойную конструкцию, состоящую из двух металлических облицовок и внутреннего теплоизоляционного слоя. Такое решение обеспечивает высокую теплоизоляцию, герметичность и устойчивость к атмосферным воздействиям. Панели крепятся к несущим элементам каркаса, образуя ровную, прочную и долговечную поверхность стен.
Применение стеновых сэндвич-панелей ускоряет процесс монтажа, снижает эксплуатационные затраты и формирует эстетичный внешний вид автосервиса. Конструкция отличается высокой долговечностью, устойчивостью к эксплуатационным нагрузкам и минимальными требованиями к обслуживанию.
9
Цветовая палитра RAL для сэндвич-панелей
При выборе цвета сэндвич-панелей Вы можете ориентироваться на палитру RAL, представленную в таблице. Реальные образцы с полимерным покрытием доступны для ознакомления в офисе нашей компании.
Обратите внимание: оттенки на экране могут незначительно отличаться от фактических из-за
особенностей цветопередачи монитора.
